네트워크 구성 실습 Part1

고병재 2021. 10. 2. 16:40



전체 Network구성



Part 1

설정 순서

1. R1, R2, R3은 OSPF로 구성

2. R8와 R4 Static 구성



OSPF 구성



R1

#s2/1 ip 설정

Router# int s2/1

Router(config-if)# ip addr 192.168.1.237 255.255.255.252

Router(config-if)# no shutdown



#s2/2 ip 설정

Router(config)# int s2/2

Router(config-if)# ip addr 192.168.1.241 255.255.255.252

Router(config-if)# no shutdown



#R1 OSPF 설정

Router(config)# router ospf 100

Router(config-router)# network 192.168.1.237 0.0.0.0 area 0

Router(config-router)# network 192.168.1.241 0.0.0.0 area 0







R2

#s2/1 ip 설정

Router(config)# int s2/1

Router(config-if)# ip addr 192.168.1.238 255.255.255.252

Router(config-if)# no shutdown



#s2/3 ip 설정

Router(config)# int s2/3

Router(config-if)# ip addr 192.168.1.233 255.255.255.252

Router(config-if)# no shutdown



#R1 OSPF 설정

Router(config)# router ospf 100

Router(config-router)# network 192.168.1.238 0.0.0.0 area 0

Router(config-router)# network 192.168.1.233 0.0.0.0 area 0







R3

#s2/2 ip 설정

Router(config)# int s2/2

Router(config-if)# ip addr 192.168.1.242 255.255.255.252

Router(config-if)# no shutdown



#s2/3 ip 설정

Router(config)# int s2/3

Router(config-if)# ip addr 192.168.1.234 255.255.255.252

Router(config-if)# no shutdown



#R1 OSPF 설정

Router(config)# router ospf 100

Router(config-router)# network 192.168.1.242 0.0.0.0 area 0

Router(config-router)# network 192.168.1.234 0.0.0.0 area 0







Static 구성



R2

#s2/0 ip 설정

Router(config)# int s2/0

Router(config-if)# ip addr 192.168.1.225 255.255.255.252

Router(config-if)# no shutdown



#192.168.1.192번대 네트워크로 가는 라우팅 설정

Roiuter(config)# ip route 192.168.1.192 255.255.255.224 192.168.1.226



R4

#s2/0 ip 설정

Router(config)# int s2/0

Router(config-if)# ip addr 192.168.1.226 255.255.255.252

Router(config-if)# no shutdown



#e0/0 ip 설정(gateway)

Router(config)# int e0/0

Router(config-if)# ip addr 192.168.1.222 255.255.255.224

Router(config-if)# no shutdown



#R2로 나오는 라우팅 설정

#stub한 네트워크 이기에 default 라우팅 설정

Roiuter(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.225





#R2에 재분배를 통해 OSPF 라우팅테이블 공유

Router(config-router)# redistribute static subnets











ping test



우측 VPC에서 OSPF 구간까지 ping이 정상적으로 가는걸 볼 수 있다.

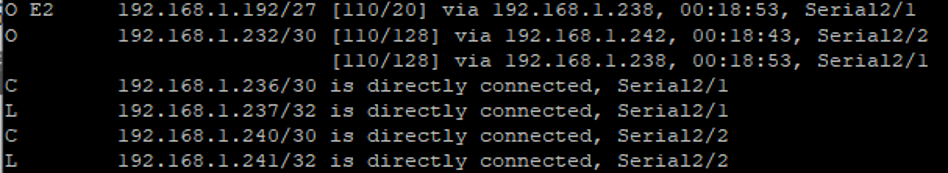

R1

R1의 라우팅 테이블이다.

연결되어있지 않은 192.168.1.232 대역이 OSPF를 통해 라우팅 테이블을 얻어온 것을 확인 할 수있다.

Static으로 연결된 192.168.1.192번대 구간은 재분배를 통해 라우팅 테이블을 얻어온 것을 확인 할 수 있다.

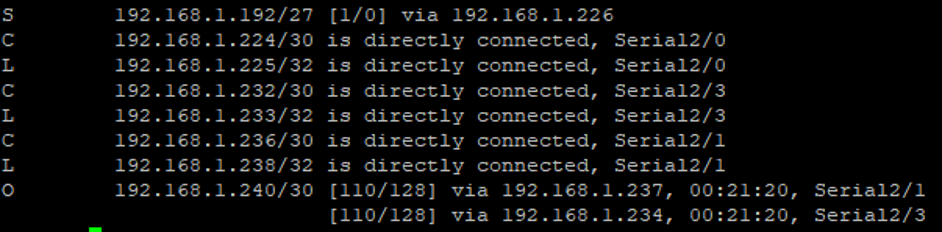

R2

R2의 라우팅 테이블이다.

Static으로 설정한 구간이 보여지는 것을 볼 수 있다.

연결되어있지 않은 192.168.1.240 대역이 OSPF를 통해 라우팅 테이블을 얻어온 것을 확인 할 수 있다.



R3

R3의 라우팅 테이블이다.

연결되어있지 않은 192.168.1.236 대역이 OSPF를 통해 라우팅 테이블을 얻어온 것을 확인 할 수있다.

Static으로 연결된 192.168.1.192번대 구간은 재분배를 통해 라우팅 테이블을 얻어온 것을 확인 할 수 있다.





Part 1 에서는 OSPF 설정과 Static 설정, default 설정, 재분배 등의 설정법을 익혔다.
