BGP



BGP(Border Gateway Protocol)란 서로 다른 AS(Autonomous Systems)간에 사용되는 라우팅 프로토콜을 말하고, 서로 다른 인터넷을 연결하거나 서로 다른 ISP(Inernet Service Provider)와 동시에 접속할 때 사용하는 Protocol이다.



*AS(Autonomous Systems) : 동일한 라우팅 정책으로 하나의 관리자에 의하여 운영되는 네트워크, 즉 한 회사나 단체에서 관리하는 라우터 집단을 자율 시스템(AS, Autonomous System)이라 하며, 각각의 자율 시스템을 식별하기 위한 인터넷 상의 고유한 숫자를 망식별번호(AS번호)라 합니다.



AS : 16bit로 구성, 번호부여범위 : 1 ~ 65535

공인 AS : 1 ~ 65535  ,1~64511

사설  AS : 64512 ~ 65534



*ISP(Inernet Service Provider) : 인터넷 서비스를 제공하는 업체들을 말함(SKT, KT, U+ 등)



BGP의 특성



• Reliable Update : TCP를 사용한다. (TCP Port 179)

• 증가된 부분만을 즉시 전달한다. (Incremental, Triggered Update)

• 주기적으로 Keepalive를 교환하여 이웃한 라우터와의 TCP 연결상태를 점검한다.

• 다양한 메트릭(Path Attribute)를 갖고 있다.

• 아주 많은 라우팅 정보를 교환하 데는 적합하다. (10여 개만 이상)





BGP를 사용하는 경우

• 서로 다른 AS 간의 트래픽을 전달할 수 있도록 할 경우 (Service Provider)

• 두개 이상의 AS와 연결된 경우

• AS로 들어오고 나가는 트래픽의 정책을 조정할 필요가 있는 경우





EBGP, IBGP

EBGP(External BGP)

• AS와 AS간에서 라우팅을 업데이트를 하는데 사용되는 BGP

• 기본적으로 EBGP 는 직접 연결되어 있어야 한다.



IBGP(Internal BGP)

• 동일한 AS내의 BGP 라우터들의 연결



• EBGP(다른 AS)로 학습한 경로를 또 다른 AS BGP라우터에게 전파할 용도로 사용



•직접 연결되어 있지 않아도 된다.





BGP Neighbor

˙

BGP Peer = BGP Neighbor



• BGP Peer(BGP Neighbor)는 네이버관계를 갖고 있는 BGP 라우터를 말한다



• TCP 연결이 되어 BGP 메시지를 주고 받는 라우터를 피어(Peer) 또는 네이버(Neighbor)라고 한다.



• Neighbor를 자동으로 찾아내지 않기 때문에 반드시 neighbor 명령어로 BGP 라우터를 지정해야 한다.





BGP Message



종류	특징
Open message	TCP 커넥션이 맺어진 후 BGP 라우터 간에 처음으로 교환되는 메세지	• BGP 버전 정보 • AS 번호 • Hold Timer : keepalive와 update메세지 도착 후 다음 메세지가 성공적으로 도달할 때 까지 기다릴 수 있는 최대값(초) • Router ID • Optional : optional parameter (authentication) 정보를 담고 있다.
update message	BGP peer 관계를 확립한 후에 보내는 메세지이다. 광고할 네트워크 정보를 상호 교환하는 용도로 사용	처음 : Full routing update 이후 : 변경된 정보만 incremental update
keepalive message	BGP peer간에 BGP connection이 살아았는지 확인하기 위한 메세지 즉,  Peer 상호 간에 자신의 상태가 정상이라는 것을 주기적으로 알려주는 용도로 사용	keepalive : 60초 마다 한번씩 보내준다 Hold Time : 180초 까지 기다려준다 3번의 keepalive에 응답이 없으면 BGP Connection을 끊는다.
notification message	BGP 가 동작 중 에러가 발생할 때 BGP Peer 에 에러의 원인을 통보하는 메세지	에러가 발생하면 복구하지 않고 BGP 라우터는 notification message를 보낸 후 BGP연결을 종료한다.(message로 에러내용 확인가능)





Split horizon예시

IBGP Split horizon : 같은 AS내에 있는 IBGP 라우터로 부터 네트워크 정보를 전달 받으면 그 정보를 자신과 IBGP Session을 맺은 다른 IBGP 라우터에게 전달하지 않는다.



즉, R2에서 IBGP로 전달 받은 데이터를 R3는 R4로 전달하지않는다.



이러한 Split horizon 문제를 해결하는 방법은 3가지가 있다.



① Full Mesh



같은 AS내부의 IBGP peer를 Full Mesh로 설정하는 것이다. Full Mesh란, 같은 AS내의 Router들이 전부 1:1 통신을 하여 정보를 중계하지 않아도 데이터가 오고 갈 수 있는 네트워크 구성을 말한다.



Full Mesh 예시

위 그림처럼 R2가 R3,R4와 모두 IBGP peer를 구성하여 사용하는 방식을 말한다.



단, 라우터가 많아지면 모든 라우터를 Full Mesh로 사용하는것은 불가능하기에 라우터의 개수가 적을때 사용하는 방식이다.



② Router Reflector



Router에 reflector를 설정하여 Split horizon을 피해가는 방식으로 router reflector로 지정된 라우터는 IBGP로 받은 정보를 IBGP로 전송 할 수 있다.

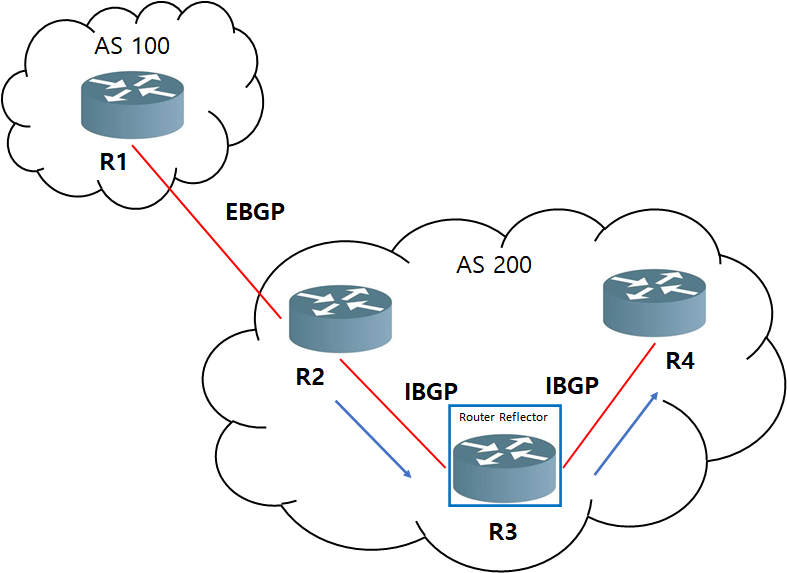

Router Reflector 예시

위 그림과 같이 R3에 router reflector를 설정하게 되면 R2에서 받은 IBGP로 부터 받은 데이터를 R4로 전달할 수 있다.



③ Confederation (사용하지 X)



AS내부에 사설AS번호를 부여하고 EGBP처럼 데이터를 주고받게 하여 통신하는 방식이다.

Confederation예시

위 그림처럼 AS 200 내부의 라우터에 사설AS를 설정하여 EBGP처럼 동작하게 하여 Split horizon 문제를 피해 데이터가 이동할 수 있다.





---

실습 Topology



명령어	설명
router bgp [as-number]	해당 라우터의 BGP AS를 입력하여 BGP를 설정하는 명령어입니다.
bgp router-id [ip-address]	AS 내부에서 BGP 라우터를 구분하기 위한 ID를 설정하는 명령어입니다. ​ Router ID를 수동으로 설정할 경우, 해당 라우터 ID가 등록되지만 수동으로 설정되지 않는 경우, loopback ID를 사용하며, Loopback ID가 없을 경우, 등록된 네트워크 주소를 Router ID로 사용합니다.
neighbor [ip-address] remote-as [as-number]	BGP neighbor를 설정하는 명령어입니다. 상대방 neighbor의 포트 번호를 입력한 뒤, 해당 BGP의 AS 번호를 입력합니다.
network [network-address] mask [subnet-mask]	neighbor에 전송할 자신의 router에 등록된 network 정보를 입력합니다.
neighbor [ip-address] update-source [port-number]	neighbor의 주소(ip-address)로 가는 BGP의 출발지 주소를 변경하는 명령어입니다. (update-source) ​ 출발지 주소를 변경하기 위해서는 목적지 주소(ip-address)가 remote-as로 미리 neighbor 설정이 되어 있어야 합니다.





상단 Topology 설정법



R1

router bgp 65103

 bgp router-id 1.1.1.1

 bgp log-neighbor-changes

 network 1.1.1.1 mask 255.255.255.255

 network 10.10.10.0 mask 255.255.255.0

 neighbor 10.10.20.2 remote-as 65104







R2

router bgp 65104

 bgp router-id 2.2.2.2

 bgp log-neighbor-changes

 network 2.2.2.0 mask 255.255.255.0

 neighbor 3.3.3.3 remote-as 65104

 neighbor 3.3.3.3 update-source Loopback0

 neighbor 4.4.4.4 remote-as 65104

 neighbor 4.4.4.4 update-source Loopback0

 neighbor 5.5.5.5 remote-as 65104

 neighbor 5.5.5.5 update-source Loopback0

 neighbor 10.10.20.1 remote-as 65103





R3

router bgp 65104

 bgp router-id 3.3.3.3

 bgp log-neighbor-changes

 network 3.3.3.0 mask 255.255.255.0

 neighbor 2.2.2.2 remote-as 65104

 neighbor 2.2.2.2 update-source Loopback0

 neighbor 4.4.4.4 remote-as 65104

 neighbor 4.4.4.4 update-source Loopback0

 neighbor 5.5.5.5 remote-as 65104

 neighbor 5.5.5.5 update-source Loopback0





R4

router bgp 65104

 bgp router-id 5.5.5.5

 bgp log-neighbor-changes

 network 5.5.5.0 mask 255.255.255.0

 neighbor 2.2.2.2 remote-as 65104

 neighbor 2.2.2.2 update-source Loopback0

 neighbor 3.3.3.3 remote-as 65104

 neighbor 3.3.3.3 update-source Loopback0

 neighbor 4.4.4.4 remote-as 65104

 neighbor 4.4.4.4 update-source Loopback0





R5

router bgp 65104

 bgp router-id 4.4.4.4

 bgp log-neighbor-changes

 network 4.4.4.0 mask 255.255.255.0

 neighbor 2.2.2.2 remote-as 65104

 neighbor 2.2.2.2 update-source Loopback0

 neighbor 3.3.3.3 remote-as 65104

 neighbor 3.3.3.3 update-source Loopback0

 neighbor 5.5.5.5 remote-as 65104

 neighbor 5.5.5.5 update-source Loopback0

 neighbor 30.30.10.2 remote-as 65105





R6

router bgp 65105

 bgp router-id 6.6.6.6

 bgp log-neighbor-changes

 network 6.6.6.0 mask 255.255.255.0

 network 30.30.30.0 mask 255.255.255.0

 neighbor 30.30.10.1 remote-as 65104





Neighbor 설정확인 (show ip bgp  summary)

R1 Neighbor



R2 Neighbor



R3 Neighbor



R4 Neighbor



R5 Neighbor





R6 Neighbor
