vCenter 설치

전체 설정 그림

vCenter는 Esxi내부에 설치 되고 Win_Client 에서 Target을 Exsi-03서버를 타겟으로 잡아 설치하는 방식이다.



사전 작업 : Vmware-vcsa-all-7.0.2 버전을 VMware 홈페이지에서 회원가입 후 무료 60일 평가판을 미리 다운 받아두고 Win_Client에 옮겨놓는다.



Esxi-03 하드 추가

vCenter를 설치하기 전에 Esxi-03에 접속하여 하드디스크 400G를 씬 프로비저닝으로 추가한다.

앞서 10G로 설정한 부분은  hdd 사이즈가 얼마있던 Esxi 설치에 전부 다 사용하기에 Esxi설치에만 필요한 용량을 설정해논 것이다.





스토리지 추가

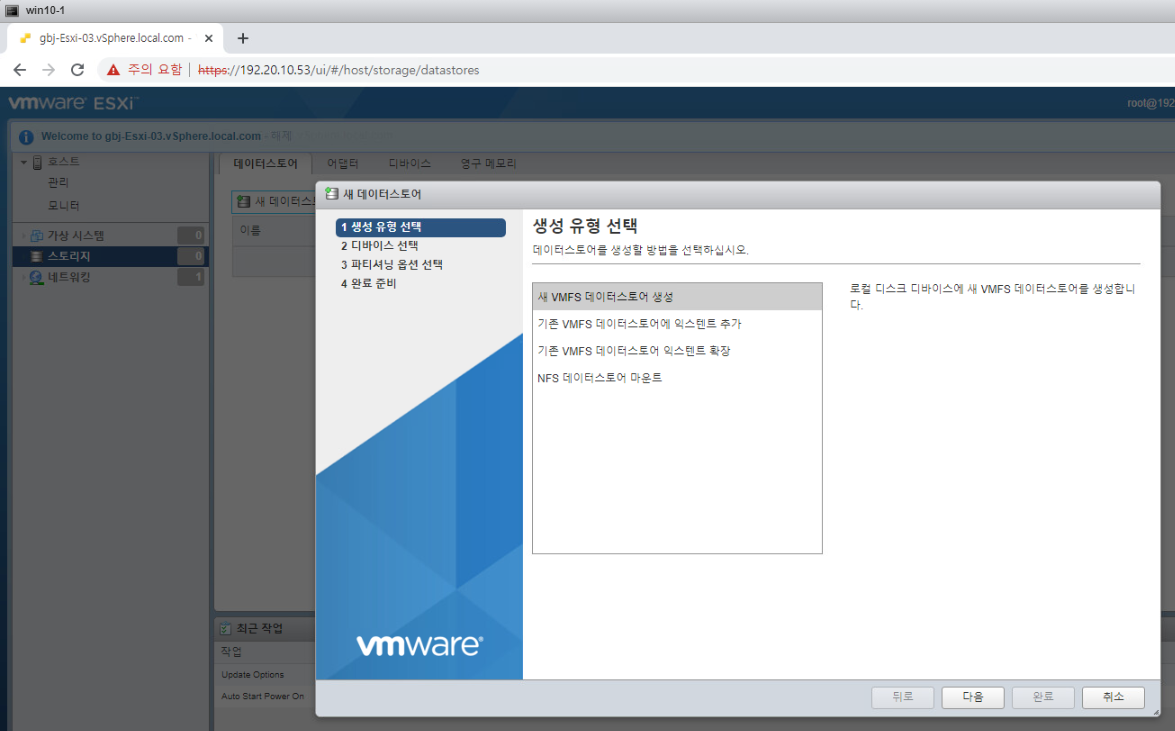

Esxi-03의 스토리지를 클릭하여 들어가고 새 데이터스토어 추가를 선택한다.

생성유형은 VMFS 데이터 스토어 생성을 선택하고 다음을 눌러준다.



이름설정

사용자가 원하는 datastore의 이름을 정해주고 다음을 눌러준다.





파티션

파티션은 디폴트로 두고 다음을 눌러준다.





설정완료

설정한 부분을 확인하고 완료를 클릭하면 스토리지가 생성완료된다.





다시 vCenter설치로 돌아오면

이미지 탑재

미리 옮겨 놓은 Vmware-vcsa-all-7.0.2 를 오른쪽 마우스 클릭하여 탑재를 눌러준다.



Install 하기





빨간색으로 표시된 VMware VCSA\vcsa-ui-intaller\win32으로 이동하여 중간쯤에 있는 Installer를 클릭해주면 설치가 시작된다.





설치화면

설치화면이 보여지면 맨 좌측의 Install를 눌러 설치를 시작한다.





설치 과정

Stage 1이 보여지고 NEXT를 클릭하여 넘어간다.



라이센스 동의

accept를 선택하고 NEXT를 클릭하여 넘어간다.





  Target 서버

vCenter를 설치할 Target서버(Esxi-03)의 IP를 입력하고 Esxi-03의 Password를 입력하고 NEXT를 눌러 넘어간다.



경고창이 뜨면 YES를 눌러 넘어간다.



vCenter VM

Exsi-03에 설치될 vCenter의 VM(가상머신) 이름을 입력해주고 Password로 입력해준다.

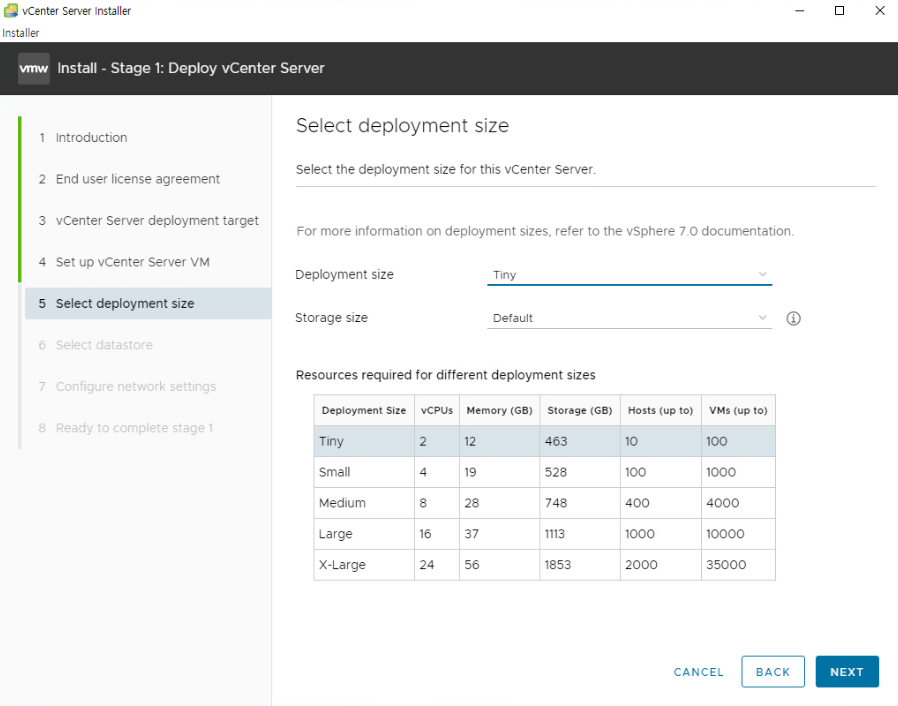

저장용량 선택

Esxi-03에 설치될 vCenter의 필수요구사항을 확인하고 사용자의 용도에 맞춰 선택하여 설정한다.

vCenter설치 실습이기에 가장 작은 tiny를 선택하고 NEXT를 눌러 넘어가준다.



Datastore 선택

앞서 Esxi-03에 추가해논 400G의 datastore가 보여진다.

datastore를 선택하고 아래의 Enable Thin Disk Mode를 체크하고 NEXT를 눌러준다(Thin = 총용량을 모두 할당하는것이 아니고 전체 크기는 400G이지만 사용한 만큼 할당하는 방식)

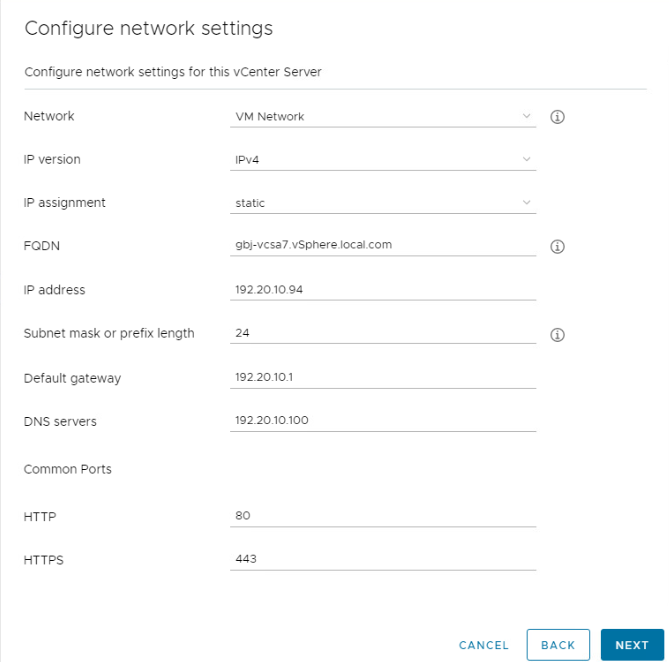

Network 설정





FQDN은 '절대 도메인 네임' 또는 '전체 도메인 네임' 이라고도 불리는 도메인 전체 이름을 표기하는 방식을 의미한다.



웹 사이트 주소를 예로 들어보자.



1. www.tistory.com

2. onlywis.tistory.com



위의 두 주소 중 www 와 onlywis 부분이 '호스트'이고, tistory.com 부분이 '도메인'이다.

위에 쓴 것처럼 호스트와 도메인을 함께 명시하여 전체 경로를 모두 표기하는 것을 FQDN 이라 한다.

출처 : https://onlywis.tistory.com/14

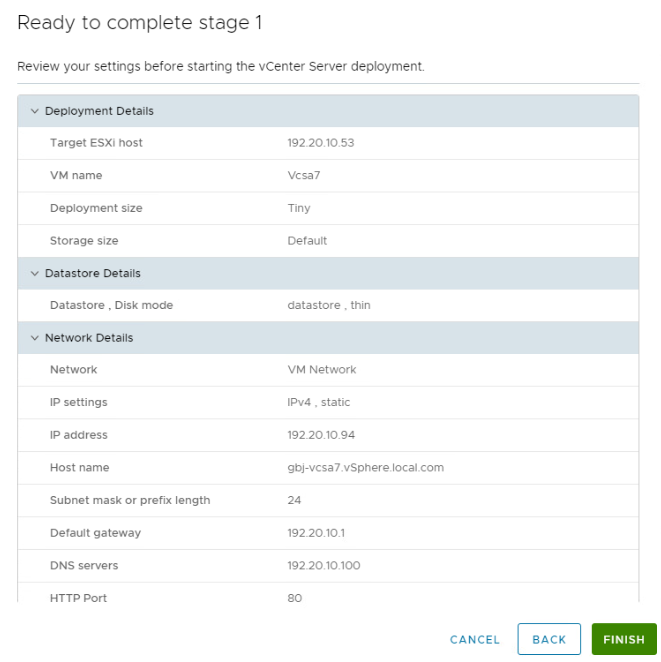

설정확인

설정한 부분을 확인하고 FINISH를 클릭해준다.





설치 진행

FINISH를 클릭해주면 설치가 진행된다.





Stage 1 완료

설치가 완료되면 위 사진과 같은 창이 뜨고 https://gbj-vcsa7.vSphere.local.com:5480 이라는 url이 보여지는데 이는 관리모드로 접속할수있는 url이기에 캡처나 잘 적어두도록 한다.

Continue를 눌러준다.



Stage 2설치

NEXT를 눌러 진행한다.





NTP ,SSH설정

NTP로 설정해주고 NTP 서버인 AD_Master의 주소인 192.20.10.100의 주소를 적어준다.

SSH는 Enable로 설정해주고 NEXT를 눌러준다.





SSO계정 생성



vCenter에 접속할 수 있는 SSO 계정을 생성한다.



설정 확인

최종적으로 설정한 옵션들을 확인하고 FINISH를 클릭하여 Stage2 설치를 진행한다.

경고창이 뜨면 OK를 누르고 진행한다.





설치 완료

Stage2가 완료되면 위 사진과 같은 창이 뜨고 https://gbj-vcsa7.vSphere.local.com:443 라는 url이 보여진다.

이 url은 vCenter의 Start Page이며 https://gbj-vcsa7.vSphere.local.com:443을 통해 접속가능하다.





접속 모습

VSPHERE CLIENT(HTML5) 시작을 눌러준다.



로그인



VSPHERE CLIENT(HTML5) 시작을 눌러주면 로그인창이 나오게되고 생성한 SSO계정을 통행 접속하면 vCenter에 접속할 수 있다.





접속 모습
