Cisco Nexus 9000 시리즈 실습 Part 2

전체 Topology

Part1은 console을 이용한 직접연결을 실습하였고 Part 2 는 IP를 이용하여 외부에서 SSH 접속 실습





(NAT-Server에서 Putty 실행)

Putty 설정

console연결(직접연결)은 하단의 Win10-1 가상머신을 이용하여 접속하여 COM포트를 연결하였다.

management 연결(SSH, HTTP)은 IP를 설정하고 설정한 IP를 통해 접속하는 방식이다.



맨 상단의 Topology 스위치에 적혀있는 IP를 설정해준다.

192.20.10.11 = N9K-1

192.20.10.12 = N9K-2

192.20.10.13 = N9K-3

192.20.10.14 = N9K-4



각각 IP를 HostName(IP address)에 적어주고 Saved Sessions에 각 스위치 이름을 적어준 뒤 Save를 눌러준다.

나머지 스위치 3개도 외부접속을 위해 같은 방식으로 설정해준다.





MTPutty 경로 설정

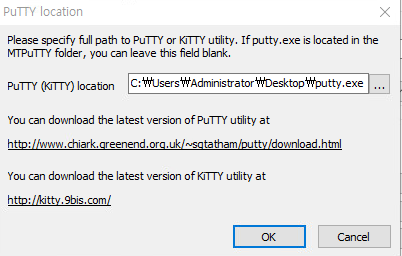

MTPutty는 Putty를 여러창으로 볼 수 있는 프로그램으로 Putty가 설정된 경로나 실행파일이있는 경로를 선택해주고 OK를 누른다.





MTPutty화면

MTPutty를 실행하면 기존에 Putty에서 만들어놓은 스위치 4개가 보인다. 마우스 오른쪽 클릭을 하여 Properties(속성)을 클릭한다.





속성 설정

User name : admin

Password : 사용자 지정(나중에 스위치 셋팅할때 설정하는 비밀번호와 같아야함)

Password in command line 체크 후 OK를 눌러준다.



이 설정 또한 나머지 3개의 스위치에 동일하게 설정한다.





NAT-Server 연결 포트 확인



NAT-Server

NAT서버는 외부와 내부를 이어주는 서버로 스위치에 설정한 IP값이 NAT서버와 동일한 포트그룹내에 존재해야한다. 위 그림 처럼 VM Network는 외부와 연결된 포트그룹이고 Port-group-1은 192.20.10.0번 대와 연결되어있다.

즉, 스위치에 외부접속하기위해서는 외부와 연결된 NAT서버안의 같은대역의 포트그룹인 port-group-1번에 포함되어있어야 한다.



포트그룹 확인

모든 스위치의 1번 어댑터(외부와 연결되는 어댑터)는 port-group-1과 연결된 모습을 확인할 수 있다.





Pod1-N9K-1~4번 스위치 설정

N9K 화면

가상시스템으로 돌아와서 기존에 만들어놓은 Pod1-N9K-1 스위치를 실행시킨다.

이미지의 경로를 설정해주지 않아서 초기화면이 Boot Loader의 화면이 보여진다.

① dir 명령을 통해 디렉토리에 있는 파일의 리스트를 확인한다.

② nxos를 찾는다

③ boot bootflash:[image name] 명령을 사용하여 이미지를 부팅시킨다.







부팅후 Win10-1 가상머신에 접속하여  Putty에 접속

POAP OFF

콘솔창에 여러가지의 메세지가 뜨는 그중 POAP(Power On Auto Provisioning) 선택 메세지가 보인다. 이 메세지에 Yes를 적어 POAP를 비활성화 시켜준다.



* POAP(PowerOn Auto Provisioning)는 네트워크에 처음으로 배포되는 장치에 소프트웨어 이미지를 업그레이드하고 구성 파일을 설치하는 프로세스를 자동화시킴

* 자동화 시킨 부분이 없기에 비활성화 시킴



N9K 설정편집





설정 완료



로그인화면

설정을 모두 진행하면 로그인 화면이 보여진다 사용자가 지정한 Password 를 입력하고 접속



나머지 3개 스위치 또한 같은 방법이지만 IP주소와 Name은 다르게 설정해준다.







show boot 명령

show boot명령을 사용하여 현재 시스템이 boot 설정을 확인한다.

현재는 아무것도 설정되어있지 않은 상태이다.



boot 설정

boot nxos bootflash:nxos.9.3.3.101.bin 명령을 사용하여 boot 설정을 바꿔준다.







copy run start(wr 명령) 을 실행하여 저장한다.

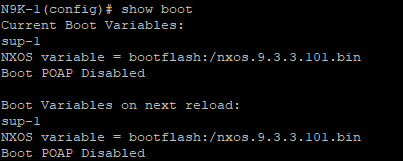

show boot

다시 show boot 명령을 사용하여 확인하면 위 아래 모두 설정한 boot 이미지로 변경된걸 볼 수 있다.











모든 설정을 완료하고 NAT-Server로 접속하여 설정한 IP로 연결을 진행



설정한 IP로 접속



정상적으로 접속되는 모습을 볼 수 있다.

나머지 스위치 3개도 동일한 방법으로 접속이 되는지 확인한다.





MTputty 확인



기존에 경로설정해둔 MTPutty 에 접속하여 정상적으로 서버가 등록되어 켜지는지 확인





설정포트 확인



show cdp neighbors 명령

show cdp neighbors 명령을 사용하여 각 스위치 끼리 연결된 포트가 Topology와 같게 설정되었는지 확인한다.

나머지 3개 스위치 또한 같은 방법으로 확인해준다.
