Cisco Nexus 9000 시리즈 실습 Part 1

실습 Topology

*N9K-1, N9K-2는 Nexus 9500 스위치 사용

*N9K-3, N9K-4는 Nexus 9300 스위치 사용

*사전 준비 : Nexus 9300 ova 파일, Nexus 9500 ova 파일





1. 가상 스위치 및 포트 그룹 설정

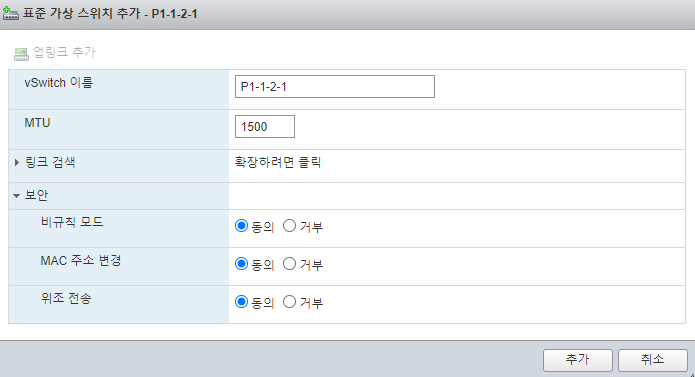

가상스위치 설정



Topology를 보면 4개의 Nexus 스위치가 있다.

각각의 스위치를 연결하는 가상 스위치를 추가한다.

pa-b-c-d →P1-1-2-1

P1는 조를 구분하는 번호이고 그다음 1은 각 스위치가 연결될 때 연결을 시작하는 첫번 째 스위치 번호이고 2는 연결되는 스위치의 번호, 마지막 1은 포트의 총 개수 중 첫번째를 의미한다.

즉, P1-1-2-1는 1조의 1번 스위치에서 2번스위치를 연결하는 포트중 첫번째 포트를 말하는 것이다.

또한, 스위치를 설정할 때 보안 부분의 비규칙 모드 MAC 주소 변경, 위조 전송은 동의로 바꿔준다.



이처럼 Topology를 보고 위처럼 완성시킨다.



가상스위치 완성

Topology를 보고 위 사진처럼 완성시킨다.





포트그룹 설정



포트그룹

포트그룹 또한 가상스위치와 동일하게 이름을 적어주고 Vlan번호는 Trunk모드인 4095로 설정해주고 가상스위치와 연결해준다.

이때 보안도 3개 다 동의로 변경해준다.



포트그룹완료

완성된 포트 그룹 사진이다.









---

가상시스템 등록

사전에 받아놓은  Nexus 9500, Nexus 9300 ova 파일을 이용하여 가상시스템에 등록





설치 과정

VM생성/등록을 클릭하여 OVF 또는 OVA파일에서 가상 시스템 배포를 선택하고 다음을 눌러준다.





스위치 이름 설정

1번 스위치의 이름을 Pod1-N9K-1 으로 지정하고 사전에 받아놓은 9500 ova 파일을 올려준 후 다음을 눌러준다.





배포 옵션



맨 상단의 Topology를 보면 1번 스위치에 붙어있는 Ethernet들이 존재한다. 각 Ethernet 번호에 맞는 포트그룹을 찾아서 네트워크 매핑을 시켜준다.

mgmt0는 외부와 연결해주는 포트그룹을 찾아 넣어주면 된다.





설정 확인

설정된 부분을 확인한 후 완료를 눌러준다.





가상 머신 설정 편집



생성된 가상머신의 설정을 편집해준다.

설정 편집 → 기타 디바이스 추가 → 직렬 포트 순서로 직렬포트를 하나 만들어 준다.

새 직렬 포트에서 "이름이 지정된 파이프 사용"을 선택해준다.

전원을 켤 때 연결에 체크해준다.

파이프 이름은 생성한 가성머신의 이름과 같게 설정해주고 근단 : 서버, 원단 : 가상 시스템을 선택한 뒤 저장을 누른다.



* 위와 같은 방식으로 나머지 2번 3번 4번의 스위치를 ova 파일을 이용하여 생성해주고 설정 편집까지 완료해준다.

* Win-10 Client 2개를 생성한다.



* 4개의 스위치와 2개의 Win10을 설치하고 난 뒤 다시한번 설정내용이 맞는지 확인한다.



---



COM포트 설정(직렬포트를 이용한 직접연결)

직렬 장치를 컴퓨터에 연결할 수 있게 해주는 I/O 인터페이스인 COM 포트 설정

생성한 Win10-1을 가지고 4개의 스위치에 접속할 수 있도록 COM 포트를 설정한다.







Win10 설정편집



Win10-1의 설정 편집 → 기타 디바이스 추가 → 직렬 포트를 통해서 직렬포트 4개를 만들어준다.

새 직렬 포트에서 "이름이 지정된 파이프 사용" 선택

파이프 이름은 직렬 포트1 = 1번 스위치이름 으로 설정해준다.

근단은 클라이언트

원단은 가상시스템을 설정하고 저장을 누른다.





설정된 모습

위 사진처럼 직렬포트1에 1번 스위치가 들어가도록 설정해준다.









Win10-1접속(직렬포트를 이용한 직접연결)

장치관리자

장치관리자 → 포트를 눌러 COM1, 2, 3, 4가 들어가있는지 확인한다.





Putty

Connection type을 Serial로 선택 해준다.

Serial line은 COM1로 써주고

아래 Saved Sessions에 N9K-1로 입력 후 Save를 눌러 저장해준다.



위와 같은 방식으로 COM2, COM3, COM4 까지 저장해준다.







Putty 접속



저장해놓은 N9K-1를 눌러 Putty로 접속해준다.

아직 스위치의 전원을 켜지않아 아무내용도 출력되지 않는다.





Power ON

생성해놓은 Pod1-N9K-1, Pod1-N9K-2, Pod1-N9K-3, Pod1-N9K-4의 전원을 켜준다.





접속 확인



가상 머신의 전원을 켜고 잠시 기다리면 위와같이 스위치에 Putty를 이용하여 접속할 수 있는 모습을 볼 수 있다.

(이미지의 위치와 이름을 지정해주지 않아 연결만 된 상태로 보여진다)
